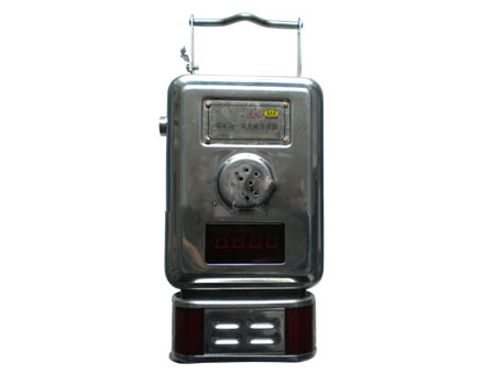

GYH30煤礦用氧氣傳感器產品介紹

    GYH30煤礦用氧氣傳感器適用于煤礦井下采掘工作面，回風巷道，機電硐室等有氧氣體環境中，能夠?qū)ρ鯕鉂舛冗M(jìn)行連續檢測。該報警儀具有良好的重復性和溫濕度特性、檢測靈敏度高，穩定性好，測量范圍寬，兼容性強，免開蓋紅外遙控調校，使用壽命長、操作方便等優點。

    GYH30煤礦用氧氣傳感器采用高性能電化學氣敏元器件和單片微控制器技術，采用本安電路設計，紅外遙控調校，可單獨或與監控分站配套使用。

GYH30煤礦用氧氣傳感器型號意義

型號：GYH30煤礦用氧氣傳感器

G——傳感器；

Y——氧氣；

H——本安電化學式；

30——測量范圍。

GYH30煤礦用氧氣傳感器工作條件

a、溫 度：0℃～+40℃

b、相對濕度：≤98%（+25℃）

c、相對壓力：80kPa～116kPa

d、適用于煤礦井下有甲烷、煤塵爆炸性混合物環境。

e、防護等級：IP54

GYH30煤礦用氧氣傳感器主要技術指標

測原理：電化學式；

采樣方式：自然擴散；

測試范圍：（0～30.0）%O2

測量誤差：±3%F.S

顯示方式：4位LED數碼管顯示；數碼管一位指示報警狀態；紅外遙控調校；

響應時間：T90＜20s；

報警點值：18.0%O2（可調）

防爆方式：ExibⅠ（礦用本安型）；

電源：DC9～24V；

本安參數：Ui：DC18.5V；Ii：30mA；Ci：0.7nF；Li：0mH

輸出信號：頻率200Hz～1000Hz（脈沖寬度不小于0.3ms）。

工作電流：≤50mA（18V）；

傳輸距離：傳輸距離為2000m（單芯截面積為1.5mm2時）

電纜的分布電容：≤0.06uF/km，分布電感：≤0.8mH/km，直流電阻12.8Ω/km。

GYH30煤礦用氧氣傳感器工作原理

    傳感器通過電化學氧氣敏感元件將氧氣的濃度值轉換成電平信號送入傳感器中進行放大處理。傳感器中的單片機控制單元將接收到的電信號處理轉換，輸出顯示數據和各種不同制式的信號，并對采集數據分析判斷后輸出報警信號，驅動后發出聲光報警。
